执行器的选用

使用气动执行器时：首先确定阀门所需扭矩，考虑管道介质；水蒸气或非润滑的介质增加25％安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加100％安全值；对干清洁、无摩擦的润滑介质增加20％安全值，然后根据气源工作压力，查找双作用式或单作用式扭矩表，可得到准确的执行器型号。





技术参数

基本设计	拨叉式执行器 单作用、双作用型执行器
输 出 力	双作用型请参见表1，单作用型请参见表2
行       程	0°～90°（±5°可调）
气源压力	0.3~0.8MPa（最大1.0MPa）
环境温度	标准型（标配）-29℃～120℃ 高温型（选购）>120℃ 低温型（选购）<-29℃
表面涂层	阳极氧化、黄色、墨绿色、乳白色（环氧树脂）

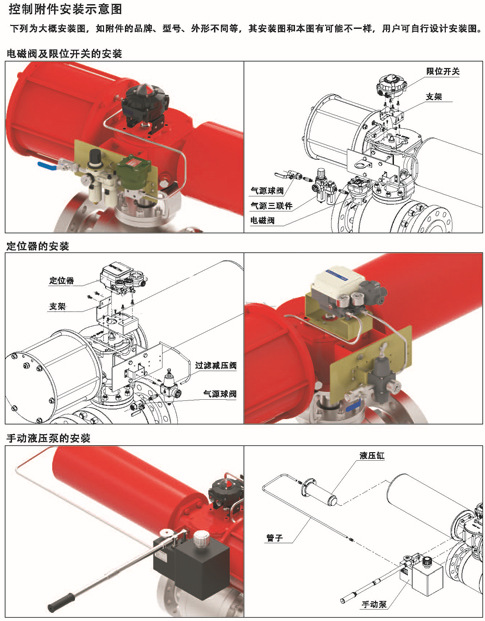

选配附件	定位器、过滤减压阀、增速器、气控阀 限位开关、电磁阀、锁止阀、调速阀等





产品订货须知

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户根据控制需要，请详细选择各部件，并在技术合同上标示。

1、气动执行器：作用方式、型号、材质、动作时间、特殊要求

2、电磁阀：品牌和型号、单或双电控、三或五通、电压、励磁方式、防爆等级

3、回讯器：品牌和型号、机械或接近式、输出信号、电压、防爆等级

4、定位器：品牌和型号、作用方式、信号、防爆等级

5、气源处理器：品牌和型号、空气减压阀、过滤器、油雾器

6、手动操作机构：是否配套

7、特殊要求：材质、油漆、接口尺寸、安装空间等

8、特殊定制：请联系我司销售代表
